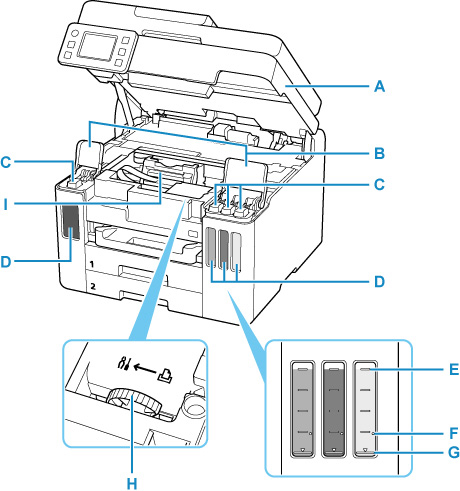

Vista interior
- A: Cubierta/unidad de escaneado
- Escanea originales. Ábrala para rellenar los depósitos de tinta y para retirar papel atascado.
- B: Cubiertas del depósito de tinta
- Ábrala para rellenar los depósitos de tinta.
- C: Tapas del depósito
- Ábrala para rellenar los depósitos de tinta.
- D: Depósitos de tinta
-
El depósito de tinta negra se encuentra a la izquierda y el depósito de tinta de color (cian, magenta y amarillo), a la derecha.
Si existen niveles bajos de tinta, rellene los depósitos afectados.
- E: Línea de límite superior
- Indica la máxima capacidad de tinta.
- F: Punto
- Indica la cantidad de tinta necesaria para realizar el vaciado del sistema.
- G: Línea de límite inferior
- Indica el límite inferior de la cantidad de tinta suficiente para imprimir. Rellene el depósito de tinta antes de que la cantidad de tinta esté por debajo de esta línea.
- H: Palanca de la válvula de tinta
-
Acciónela cuando transporte una impresora.
- I: Soporte del cabezal de impresión
- El cabezal de impresión viene preinstalado.
